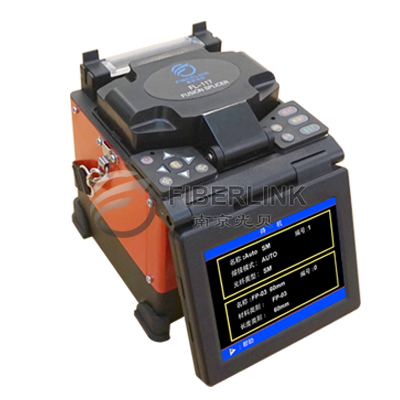

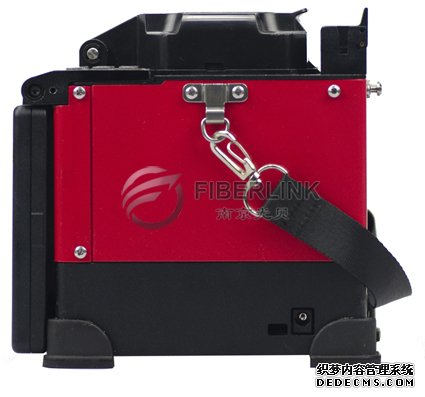

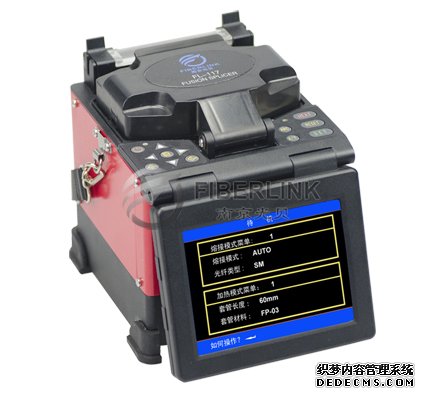

南京光贝 FL-117 FTTH高精度光纤熔接机
FL-117是南京光贝科技推出的一款性价比极高的FTTH高精度光纤熔接,具有灵巧的外形、可靠的质量,是一款专为安装、运营和光纤网络维护专门设计的一种精准、耐用、便捷的光纤施工仪表。广泛应用于光纤线路的施工、检测、维护等光通信领域。
产品特性
● FTTH环境适用,亦可用于普通光纤工程
● PAS精确纤芯对准,保证低损耗接续
● 8秒熔接,30秒热缩
● X/Y轴同时显示,或X/Y轴单独显示,放大倍数200/300倍
● 5英寸数字高清晰液晶显示屏,同时观察X轴、Y轴方向光纤
● 三合一夹具,可熔接单芯、皮线、尾纤
● 内置大容量锂电池,可完成200次接续及加热
● 体积小、重量轻,含电池仅2.1kg
技术指标
仪表型号 | FL-117 FTTH光纤熔接机 |
光纤类型 | SM(单模),MM(多模),DS(色散位移),NZDS(非零色散位移) |
接续损耗 | 0.02dB(SM),0.01dB(MM),0.04dB(DS),0.04dB(NZDS) |
回波损耗 | 大于60dB |
操作方式 | 手动、半自动、全自动 |
光纤对准 | 先进的PAS对准方式 |
适用光纤 | 皮线光缆、及0.25mm、0.9mm普通光纤 SC等连接器(可选) |
熔接时间 | ≤9s |
加热时间 | ≤30s |
切割长度 | 8~16mm |
放大倍数 | 300/200倍 |
图像显示 | 高性能5英寸液晶屏,提供清晰、细腻的图像显示 |
张力测试 | 标准2N(可选) |
热缩套管 | 60mm、40mm和一系列热缩套管 |
电池容量 | 典型熔接200次,充电时间约为3小时(可在充电时使用) |
电池寿命 | 循环充电次数达300~500次, 电池更换简易方便 |
电极寿命 | 典型值3000次,电极更换简易方便 |
电源最大功率 | ≤20W |
接口 | USB 方便数据下载和软件更新 |
施工照明 | 内置高亮度、宽范围照明灯,方便夜间操作 |
供电电源 | 内置锂电池11.1V 5200mAh;外接适配器,输入:AC100-240V,输出:DC13.5V/4.5A |
工作环境 | 温度:-10℃~+60℃;湿度:0~95%RH(不结露);海拔高度:0~5000m |
重 量 | 2.1kg(含电池) |
主体尺寸 | 长×宽×高:135mm×158mm×155mm |
标准配置
序号 | 名称 | 数量 |
1 | 主机(FL-117) | 1台 |
2 | 光纤切割刀 | 1把 |
3 | 光纤剥皮钳 | 1把 |
4 | 交流适配器 | 1个 |
5 | 锂电池 | 1个 |
6 | 充电器 | 1个 |
7 | 备用电极 | 1付 |
8 | 冷却托盘 | 1个 |
9 | 操作手册光盘 | 1个 |
10 | 携带箱 | 1个 |
